Questão
ID 3137883Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Diagramas de Blocos e de Bode
Ano: 2024 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo
No estudo de sistemas de controle, nem sempre temos acesso fácil à função de transferência para estudar a sua estabilidade. Uma técnica que pode ser utilizada neste caso é o levantamento experimental do seu diagrama de bode.
Fonte: IFSP, 2024

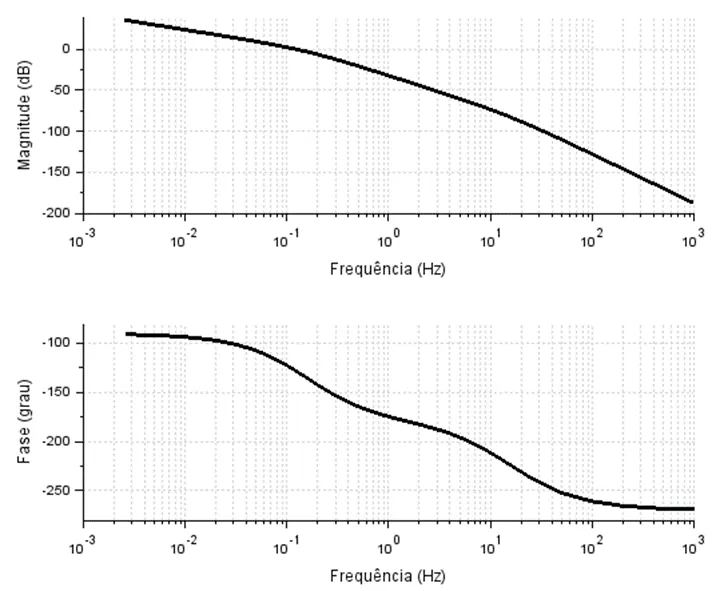

Considerando o diagrama de bode apresentado, determine a margem de ganho, margem de fase e a estabilidade deste sistema linear.
