Questão 3137851

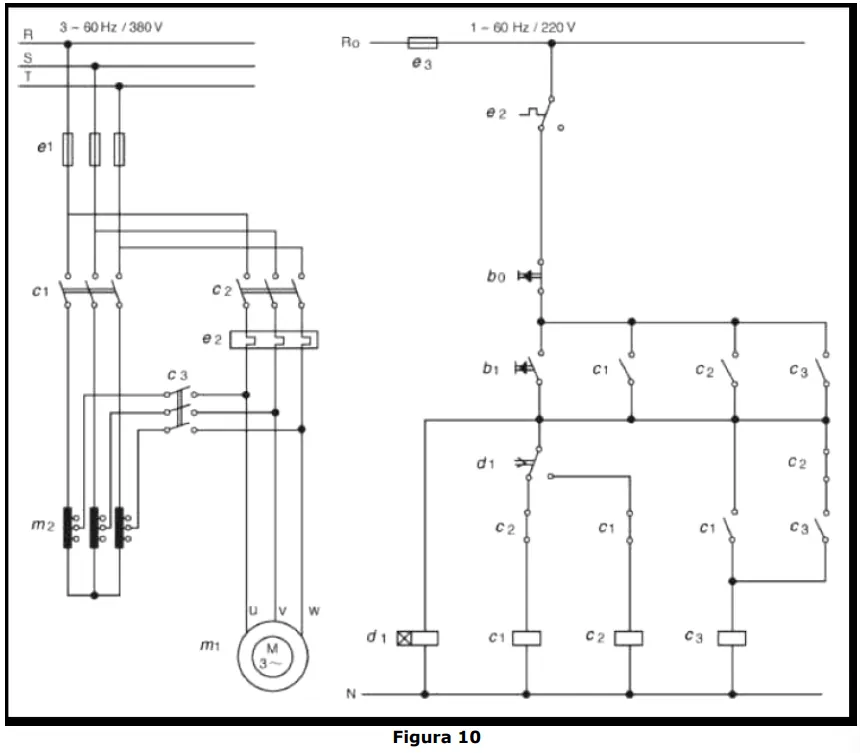

A Figura 10 apresenta o diagrama de partida automática de motores com autotransformador.

O diagrama de força está à esquerda, e o diagrama de acionamento e controle está à direita. Ordene as etapas abaixo, de modo a descrever a sequência de partida realizada pelo circuito de acionamento.

( ) Na partida, aciona-se o botão b1, que energiza a bobina da contatora C1, e o temporizador de retardo d1.

( ) Decorrido o tempo do temporizador, a chave d1 é acionada e realiza a comutação do circuito, energizando a bobina da contatora C2 que fecha a chave C2 e desenergiza as bobinas das contatoras C1 e C3.

( ) A chave C1 fecha e energiza a bobina da contatora C3, que fecha a chave C3.

( ) As chaves C1 e C3 se abrem e o motor agora está alimentado diretamente via chave C2.

( ) Com as chaves C1 e C3 fechadas, o motor parte com a tensão reduzida dos autotransformadores m2.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
