Questão 3137840

Engenharia Elétrica e Engenharia Eletrônica · 2024

Questão

ID 3137840

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Diagramas de Blocos e de Bode

Ano: 2024 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

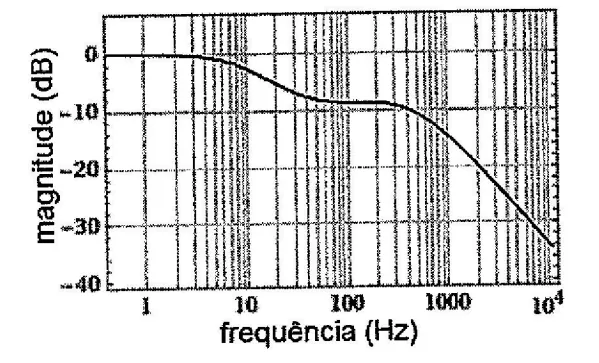

Examine o diagrama abaixo.

Assinale a opção que apresenta função de transferência G(s) que possui a forma correspondente ao gráfico de magnitude do diagrama de Bode acima.

Alternativa A:
\(G\left(s\right)=k.\frac{\left(c-s\right).\left(d-s\right)}{\left(a-s\right).\left(b-s\right)};\) onde \(a < c < d < b.\)
Alternativa B:
\(G\left(s\right)=k.\frac{a}{s^2+a.s+b}.\ \\)
Alternativa C:
\(G\left(s\right)=k.\frac{\left(d-s\right).\left(1,2.b-s\right)}{\left(a-s\right).\left(b-s\right).\left(c.s\right)};\) onde \(a < d < b < c.\)
Alternativa D:
\(G\left(s\right)=k.\frac{\left(c-s\right)}{\left(a-s\right).\left(b-s\right)};\) onde \(c < a < b.\)
Alternativa E:
\(G\left(s\right)=k.\frac{1}{\left(a-s\right).\left(b-s\right)};\) onde \(a < b.\)
