Questão 3137828

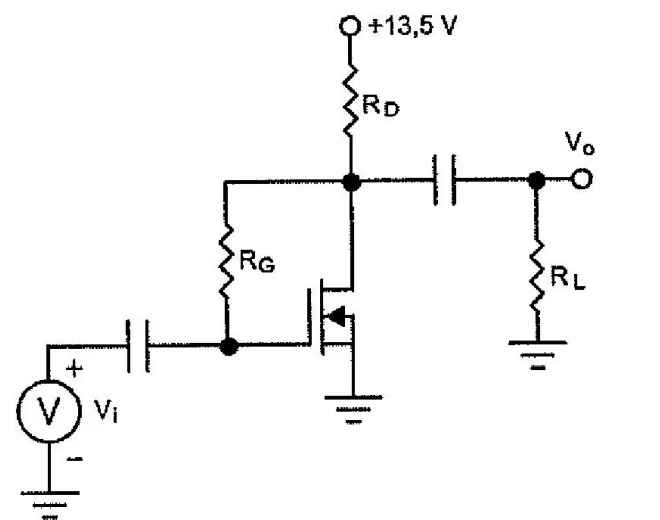

O circuito abaixo mostra um amplificador MOSFET fonte comum. Os sinais de entrada e salda são acoplados por capacitores de alto valor ( \(Z_c \to 0\) na frequência de operação), assim como o resistor \(R_G\) de polarização é muito maior quando comparado aos resistores \(R_D\) e \(R_L\) .

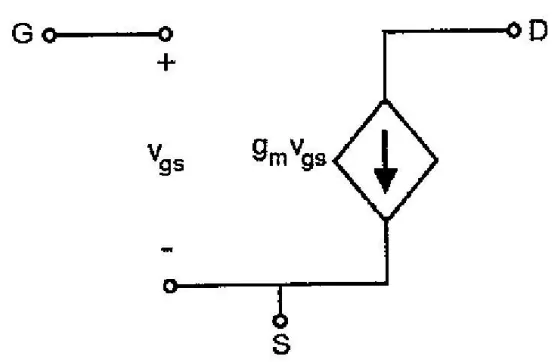

Assinale a opção que apresenta o valor do ganho de tensão \(v_0\ ⁄\ \ v_i\) considerando o modelo para pequenos sinais abaixo.

Dados:

\(R_D=R_L=8\ kΩ;\)

\(g_m=μ_n\ C_{ox}.\ \left(W\ ⁄\ L\right).\left(V_{GS}-V_l\right);\)

Tensão de limiar: \(V_l=1,5V;\)

\(μ_n\ C_{ox}=0,125\ mA\ ⁄\ V^2;\ \ \\) e

\(\frac{W}{L}=2.\)
