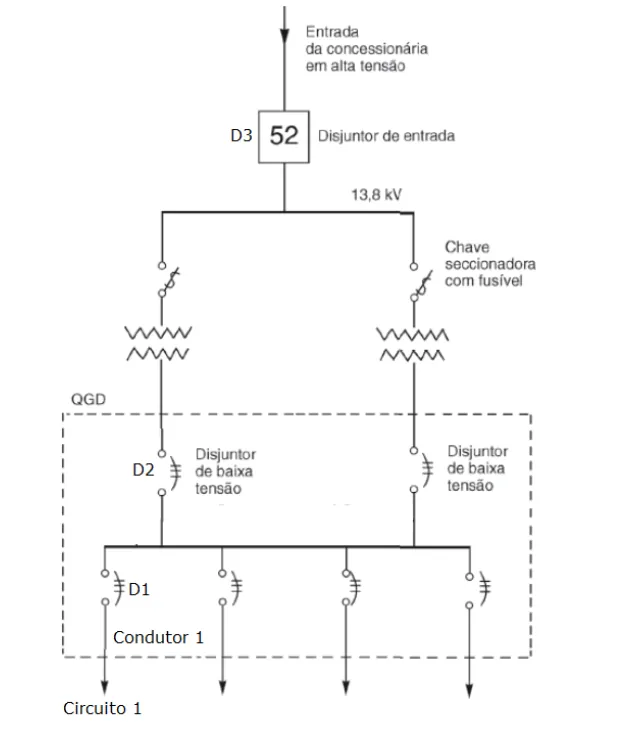

O conhecimento sobre unifilares e os requisitos de proteções é necessário para o profissional que realiza melhorias através de modificações em instalações elétricas existentes. Considerando o unifilar da imagem abaixo, analise as assertivas a seguir:
I. A corrente de atuação do disjuntor D1 deve ser inferior à capacidade de condução de corrente do Condutor 1 e superior à corrente nominal do Circuito 1.
II. Por critério de seletividade, ao ocorrer um curto-circuito no Condutor 1 (Circuito 1), devem atuar somente os disjuntores D2 e D3, sequencialmente.
III. O nível de curto-circuito (corrente máxima de curto-circuito) no QGD (Quadro Geral de Distribuição) influencia apenas a seleção dos condutores, não sendo utilizado para especificar o disjuntor.
IV. Sendo uma subestação com capacidade instalada maior que 300 kVA, o disjuntor D3 deve ser acionado através de relés secundários com funções de sobrecorrente de fase e neutro.
Quais estão corretas?
