Questão 3137762

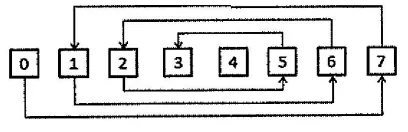

Examine o diagrama abaixo.

O diagrama representa uma codificação hipotética, denominada código espiral. O número 1 possui uma seta para o número 6, logo, segundo o diagrama, uma entrada (001)₂ (ou 1 em base decimal) possui como saída (101)₂ (ou 6 em base decimal), e assim sucessivamente. Considere que a saída relacionada a uma entrada igual (100)₂ (ou 4 em base decimal) é indiferente.

Encontre a função lógica que pode representar o segundo bit menos significativo da saída do código espiral e assinale a opção correta (considere que a entrada tem forma (e₂, e ₁, e₀) onde e₂ é o bit mais significativo e e₀ é o menos significativo).
