Questão
ID 3137748Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Análise em Regime Permanente
Ano: 2024 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Assembleia Legislativa do Estado do Rio Grande do Sul

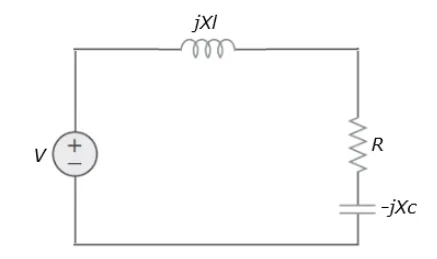

A imagem abaixo apresenta um circuito de corrente alternada em regime permanente com as seguintes características: V = 100∠00 V; Xl = 10 Ohms; R = 8 Ohms; Xc = 4 Ohms. Sendo assim, analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.
( ) A magnitude do fasor da corrente no circuito é 10 A.
( ) O ângulo do fasor da corrente está adiantado em relação ao ângulo do fasor da tensão.
( ) A potência ativa consumida no circuito é 800 W.
( ) O fator de potência do circuito é igual 0,8, com característica indutiva.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
