Questão 3137726

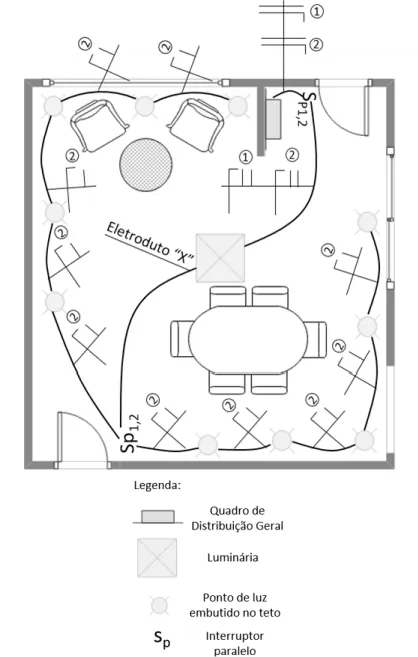

Interruptores paralelos cumprem a função de acionamento de sistemas de iluminação em ambientes grandes e/ou com mais de uma porta de acesso. A figura apresentada a seguir traz o recorte do diagrama elétrico de ligações de uma planta baixa de instalações elétricas em que estão detalhadas as ligações dos circuitos de iluminação de uma da sala com dois ambientes e duas portas de acesso. A sala terá à sua disposição dois circuitos de iluminação acionados, ambos por interruptores em paralelo S_P1,2. A legenda apresenta a designação dos equipamentos instalados nesta sala. Indique a alternativa que apresenta corretamente o conteúdo do Eletroduto “X” designado na planta para pleno funcionamento dos dois circuitos de iluminação propostos.

Fonte: IFSP, 2024.
