Questão 3137634 de Engenharia Elétrica e Engenharia Eletrônica - ACAFE 2024

Questão

ID 3137634

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)

Ano: 2024 Banca: ACAFE - Associação Catarinense das Fundações Educacionais Órgão: Centrais Elétricas de Santa Catarina S.A.

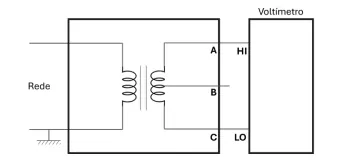

Nas medições de alta exatidão, geralmente envolvendo vários instrumentos e cabos de ligação de diversos tipos, devemos tomar certos cuidados para eliminar correntes de fuga, efeitos térmicos, resistências de contato, transientes, interferências externas, entre outros. Neste sentido, a forma mais conhecida de melhorar o sistema de medida é aterrar os pontos comuns; que apesar de simples, esta técnica requer cuidados, para evitar erros de medida e situações perigosas para o operador e os equipamentos, segue a seguir um exemplo de circuito flutuante:

Sobre aterramento neste circuito flutuante a única alternativa FALSA é:

Alternativa A:
A melhor maneira de medir em um circuito flutuante é por meio de equipamentos diferenciais aterrados.
Alternativa B:
Na medição do potencial A e B, se o terminal C do transformador estiver aterrado, o terminal LO do voltímetro deve permanecer flutuante para evitar curto-circuito entre B e C.
Alternativa C:
Visto que o primário do transformador está conectado ao voltímetro em HI e LO e embora os equipamentos digitais permitem que o potencial do terminal LO seja diferente de Zero em relação ao terra, pode haver situação de risco para o operador e o equipamento.
Alternativa D:
O secundário do transformador está conectado ao voltímetro em HI e LO, pode haver situação de risco para o operador e o equipamento, mesmo que os equipamentos digitais permitem que o potencial do terminal LO seja diferente de Zero (até 500V de pico) em relação ao terra.
Alternativa E:
Neste caso o ideal seria aterrar o terminal LO ou o terminal C do secundário do transformador.
