Questão
ID 3137620Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2024 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério Público do Estado de Goiás

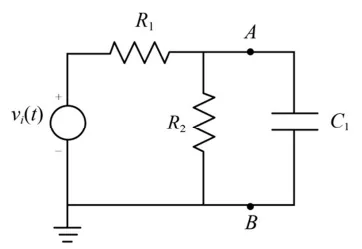

Com referência ao circuito precedente, considerando que R1 = R2 = 100 Ω sejam as resistências dos dois resistores, C1 = 200 µF, a capacitância do capacitor, e j, a raiz quadrada de −1, julgue os itens que se seguem.
Caso a fonte de sinal senoidal tenha uma frequência de 10 Hz, então, de acordo com a Lei de Kirchoff das correntes aplicadas ao nó A, é válida a equação
\(\frac{V_{A\ }\ -v_{i\ }\left(t\right)}{R_1}+\ \frac{V_A}{R_2}-C_1\frac{dV_A}{dt}=0.\)
