Questão 3137606

Engenharia Elétrica e Engenharia Eletrônica · 2024

Questão

ID 3137606

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos Combinatórios

Ano: 2024 Banca: IBFC - Instituto Brasileiro de Formação e Capacitação Órgão: Indústria de Material Bélico do Brasil

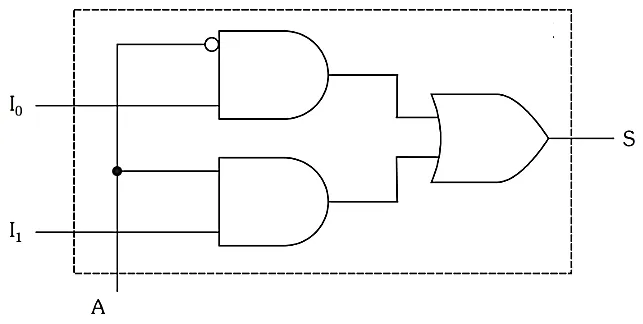

Analise o circuito digital a seguir e dê valores Verdadeiro (V) ou Falso (F).

( ) O circuito digital pode ser utilizado como um Multiplex de 2 entradas.

( ) Quando A for igual a 1, a informação I1 será detectada em S.

( ) Quando A for igual a 0, a informação I0 será detectada em S.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.
