Questão 3137556

Engenharia Elétrica e Engenharia Eletrônica · 2024

Questão

ID 3137556

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos Combinatórios

Ano: 2024 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Universidade Federal de Ciências da Saúde de Porto Alegre

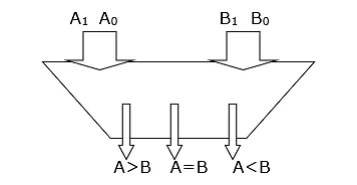

O diagrama abaixo representa um circuito digital comparador de 2 bits. Os operandos A [A1,A0] e B [B1,B0] são apresentados na entrada e, de acordo com os valores binários, a saída de comparação correspondente apresentará nível lógico alto.

Assinale a alternativa cuja expressão lógica corresponde à saída A>B.

Alternativa A:
\(\overline{A_1}\) \(B_1\) + \(A_0\) \(\overline{B_0}\) \(\overline{B_1}\)
Alternativa B:
\(A_1\) ⨁ \(B_1\) ⨁ \(A_0\) ⨁ \(B_0\)
Alternativa C:
\(\overline{A_1}\overline{⨁}\overline{B_1}\overline{⨁}\overline{A_0}\overline{⨁}\overline{B_0}\)
Alternativa D:
\(\overline{A_1}\) \(\overline{B_1}\) + \(A_1\) \(A_0\) \(\overline{B_0}\) + \(\overline{A_0}\) \(\overline{B_1}\) \(\overline{B_0}\)
Alternativa E:
\(A_1\) \(\overline{B_1}\) + \(A_1\) \(A_0\) \(\overline{B_0}\) + \(A_0\) \(\overline{B_1}\) \(\overline{B_0}\)
