Questão
ID 3137541Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)
Ano: 2024 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Passo Fundo

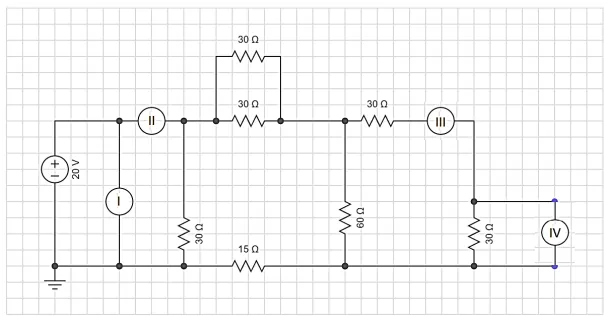

Analise a Figura 10 abaixo e determine a posição dos instrumentos de medição de modo a efetuar corretamente as medidas elétricas do circuito.
Figura 10
