Questão
ID 3137527Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2024 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal do Rio Grande do Norte

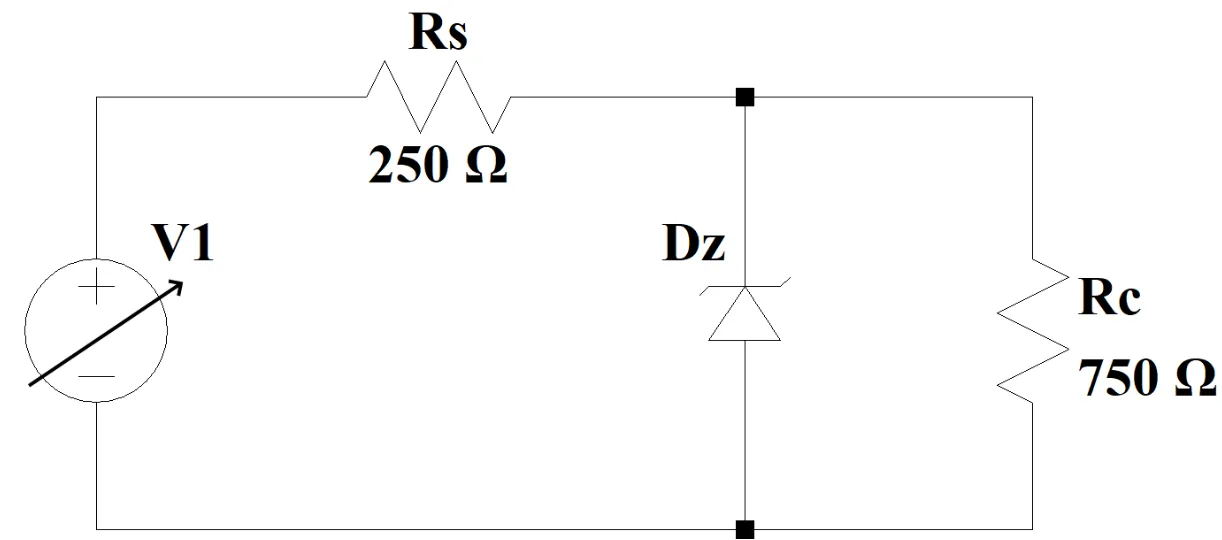

O diagrama abaixo (Figura 01) apresenta uma topologia de um circuito, em corrente contínua, com regulador de tensão a diodo zener. A tensão de regulação do diodo zener é de 9V e sua potência máxima é de 900mW. A fonte de tensão V1 é variável. Os valores dos resistores em série (Rs) e de carga (Rc) são, respectivamente, 250 Ω e 750 Ω.
Figura 01. Fonte: Comissão de elaboração.
Dadas essas condições, os valores limítrofes da fonte V1 para que o diodo zener sempre esteja conduzindo, sem extrapolar sua potência máxima, são, respectivamente,
