Questão
ID 3137487Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2024 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Londrina

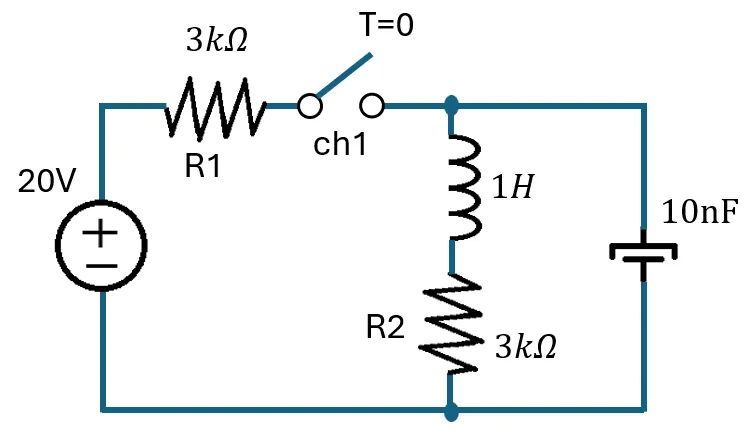

O circuito RLC mostrado na figura abaixo permaneceu com “ch1” fechado por um grande período (chamado de t=-0). Em T=0, a chave ch1 foi aberta, mudando o comportamento do circuito. Sendo assim, analise as assertivas abaixo:
I. A tensão no capacitor de 10nF no T=-0 é igual a 20 V.
II. A corrente no resistor R1 no T=0 é igual a R2.
III. A tensão no capacitor logo após a chave ser pressionada é igual a 10 V.
IV. A tensão no resistor R2 em T=-0 é 8 V.
Quais estão corretas?
