Considere o circuito da figura abaixo. Dados: E 1 = 12 V ; E 2 = 5 V ; R 1 = 3 k \(\Omega\) ; R 2 = 2 k \(\Omega\) ; R 3 = 5 k \(\Omega\) ;e L = 138 mH . Assinale a opção que apresenta a constante de tempo \(\tau\) do circuito.

Questão 3137470

Engenharia Elétrica e Engenharia Eletrônica · 2024

ID 3137470

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Circuitos Resistivos, RL e RC, e RLC

Ano: 2024 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

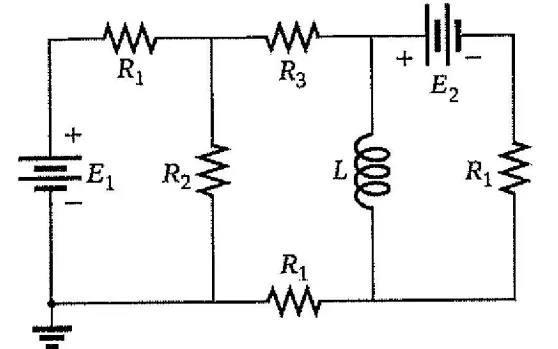

Considere o circuito da figura abaixo.

Dados:

E₁ = 12 V;

E₂ = 5 V;

R₁ = 3 k \(\Omega\) ;

R₂= 2 k \(\Omega\) ;

R₃= 5 k \(\Omega\) ;e

L = 138 mH .

Assinale a opção que apresenta a constante de tempo \(\tau\) do circuito.
