Um circuito de corrente contínua é construído com duas baterias de tensões V 1 = 8V e V 2 = 4V e cinco resistores com resistências R 1 = 1kΩ, R 2 = 4kΩ, R 3 = 3kΩ, R 4 = 1kΩ e R 5 = 9kΩ, conforme arranjo mostrado no diagrama abaixo. Calcule a tensão elétrica sobre o resistor R 5 e assinale a alternativa correta com seu respectivo valor em módulo.

Questão 3137409

Engenharia Elétrica e Engenharia Eletrônica · 2024

Questão

ID 3137409

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha

Ano: 2024 Banca: UNIFAL - Universidade Federal de Alfenas Órgão: Universidade Federal de Alfenas

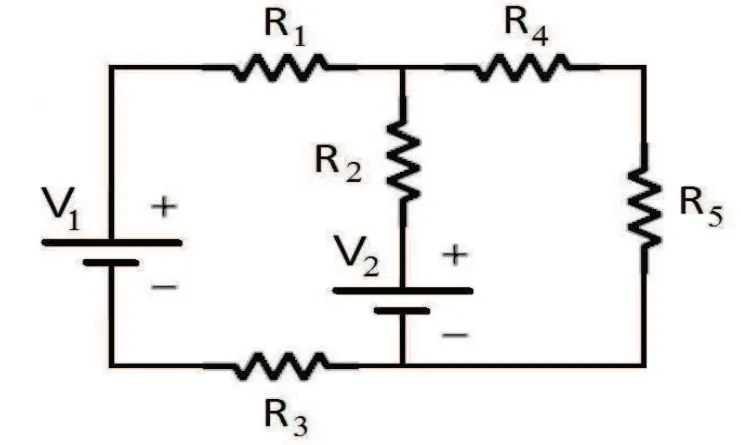

Um circuito de corrente contínua é construído com duas baterias de tensões V₁ = 8V e V₂ = 4V e cinco resistores com resistências R₁ = 1kΩ, R₂ = 4kΩ, R₃ = 3kΩ, R₄ = 1kΩ e R₅ = 9kΩ, conforme arranjo mostrado no diagrama abaixo.

Calcule a tensão elétrica sobre o resistor R₅e assinale a alternativa correta com seu respectivo valor em módulo.
