Questão
ID 3137321Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2024 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

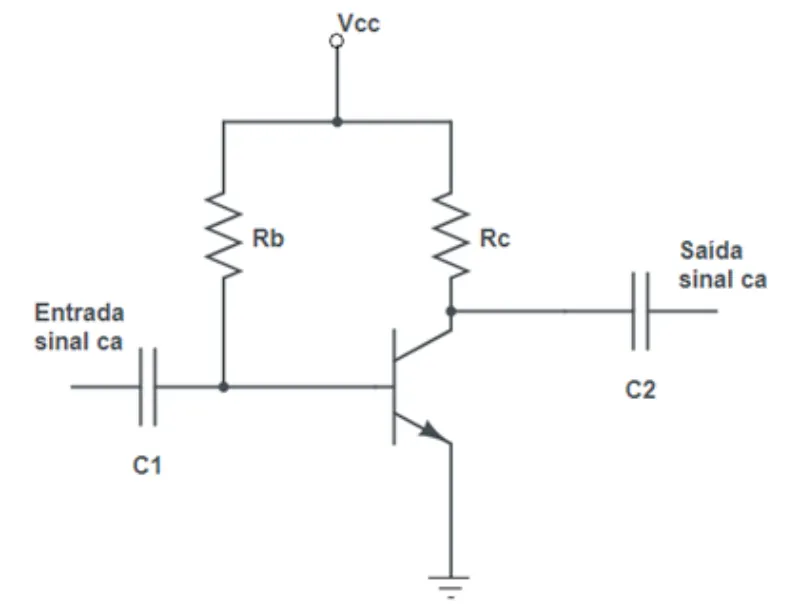

O transistor é um dos componentes eletrônicos mais importantes e comumente utilizados em televisores, rádios, chips de computadores, circuitos integrados e dispositivos móveis. As funções principais de um transistor são: amplificação de um sinal de corrente e tensão elétrica, gerando sinais de saída bem maiores em relação àqueles de entrada, e chaveamento, controlando o fluxo de corrente, atuando no circuito como uma chave liga/desliga. Seja o circuito de polarização fixa com o transistor abaixo.
Dado que VCC = 16 V, RB = 765 kΩ, RC = 2,2 kΩ, C1 = C2 = 10 μF e β = 200, determine o valor de VCB.
Fonte: IFSP, 2024.
