Questão 3137293

Um transistor bipolar deve ser polarizado de maneira adequada por circuitos específicos, de modo a possibilitar sua aplicação prática em circuitos eletrônicos, tais como: amplificadores (tensão, corrente ou potência), osciladores, chaveadores. Em aplicações lineares, podem-se usar diversos circuitos para promover sua polarização. Os circuitos mais conhecidos são: polarização da base, polarização por realimentação do emissor, polarização por realimentação do coletor e polarização por divisor de tensão.

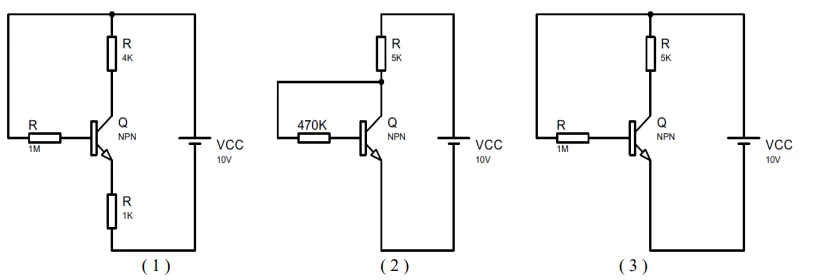

Considerando as imagens 1, 2 e 3, assinale a sequência correta que descreve os tipos de polarização utilizados.
