Questão
ID 3137290Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Subestações: Custos, Diagramas Unifilares, Tipos de Barramentos e Sistemas Auxiliares
Ano: 2024 Banca: FGV - Fundação Getúlio Vargas Órgão: Empresa de Processamento de Dados da Previdência Social

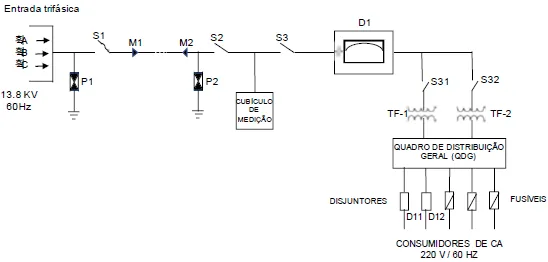

No diagrama unifilar de uma subestação abaixadora, representado a seguir, foram colocadas as seguintes legendas quanto aos equipamentos constituintes:
I. P1 e P2 são protetores de sobretensão;
II. D1 é um disjuntor de alta tensão a óleo;
III. M1 e M2 são muflas.
Com relação às legendas, pode-se afirmar que
