Questão 3137278

Engenharia Elétrica e Engenharia Eletrônica · 2024

Questão

ID 3137278

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Coordenação da Proteção e Cálculos de Curto-circuito

Ano: 2024 Banca: FGV - Fundação Getúlio Vargas Órgão: Prefeitura Municipal de São José dos Campos

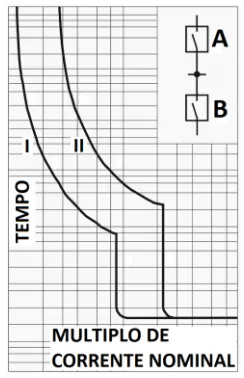

A figura abaixo apresenta as curvas de dois disjuntores, A e B, e a posição relativa de cada um deles, onde o disjuntor A encontra-se mais próximo das cargas:

A respeito desses disjuntores pode-se dizer que:

Alternativa A:
O disjuntor A corresponde a Curva I e o disjuntor B a Curva II e estão perfeitamente coordenados.
Alternativa B:
O disjuntor A corresponde a Curva I e o disjuntor B a Curva II e não estão coordenados para correntes de curto-circuito.
Alternativa C:
O disjuntor A corresponde a Curva II e o disjuntor B a Curva I e estão perfeitamente coordenados.
Alternativa D:
O disjuntor A corresponde a Curva II e o disjuntor B a Curva I e não estão coordenados para correntes de curto-circuito.
Alternativa E:
O disjuntor A corresponde a Curva II e o disjuntor B a Curva I e não estão coordenados para sobrecorrentes.
