Questão
ID 3137210Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2024 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

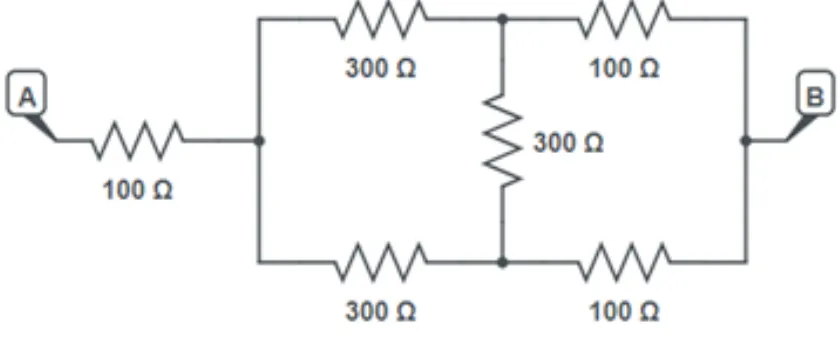

A associação de resistências para análises de circuitos elétricos é algo muito importante na aprendizagem inicial dos estudantes, sejam eles de cursos técnicos de nível médio ou de cursos superiores. A imagem a seguir mostra um circuito em que as associações básicas série e paralelo não são possíveis de ser diretamente aplicadas para resolução.
Fonte: IFSP, 2024
Com base nos valores das resistências mostradas acima, podemos afirmar que a resistência equivalente entre os pontos A e B são:
