Questão
ID 3137198Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2024 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

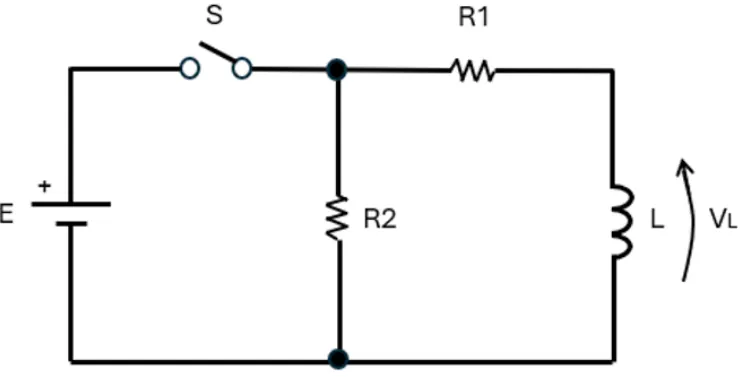

O circuito elétrico a seguir será utilizado para o estudo da dinâmica de carga e de descarga de um indutor:
Fonte: IFSP, 2024
Considere que o indutor esteja inicialmente descarregado. As equações gerais de carga e de descarga do indutor são:
\(V_{L\ }CARGA\left(t\right)=V_C\ .\ e^{-\frac{t}{τ}}\)
\(V_{L\ }DESCARGA\left(t\right)=V_D\ .\ e^{-\frac{t}{τ}}\)
onde \(τ=\frac{L}{R}\)
A chave S foi fechada, iniciando um ciclo T1 de carga completa do indutor. Para este estudo, será considerado:
\(T1=5\ .\ τ\)
Após o ciclo T1 de carga completa a chave S foi aberta, iniciando um ciclo T2 de descarga completa do indutor. Para este estudo, será considerado:
\(T2=5\ .\ τ\)

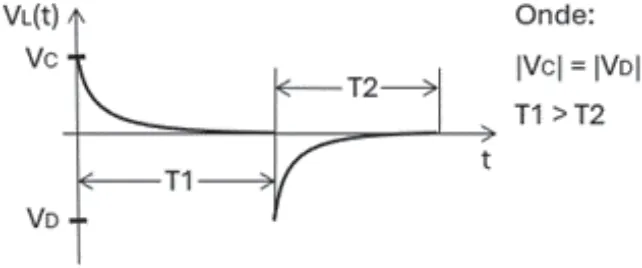

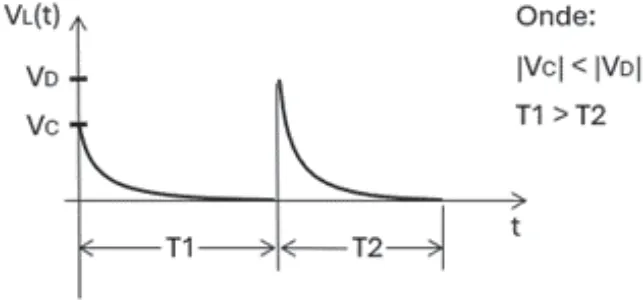

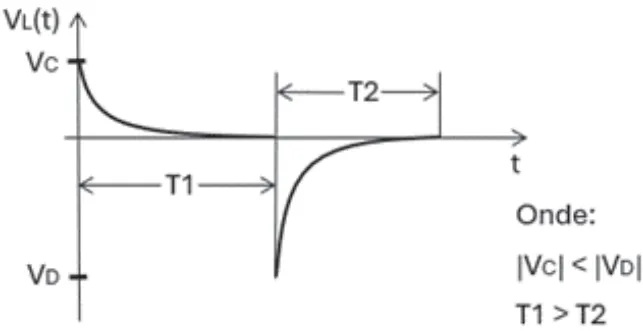

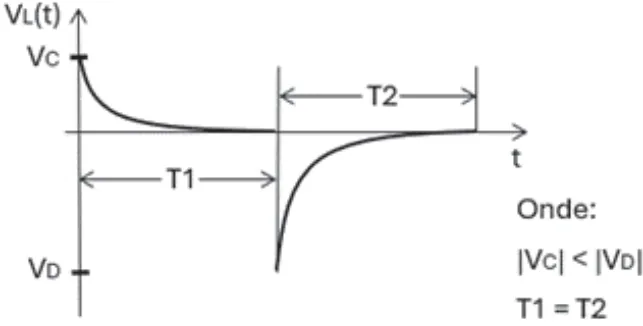

Assinale a alternativa que representa graficamente os ciclos de carga e de descarga do indutor esperados para esse estudo:
