Questão
ID 3137183Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Análise em Regime Permanente
Ano: 2024 Banca: FUNDEP Gestão de Concursos Órgão: Prefeitura Municipal de Manhuaçu

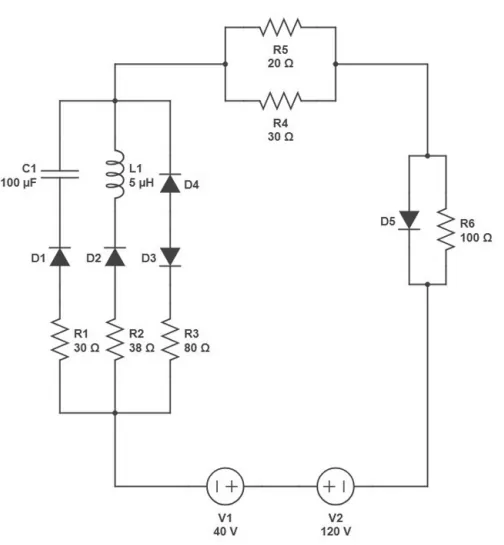

O circuito representado na imagem a seguir é composto por fontes de tensão, diodos ideais, capacitores, indutores e resistores.
Assinale a alternativa que apresenta a tensão no resistor R4, em Volts, após o sistema atingir o estado estacionário.
