Questão
ID 3137163Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2024 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

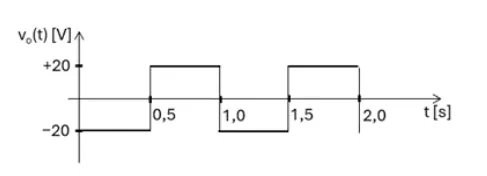

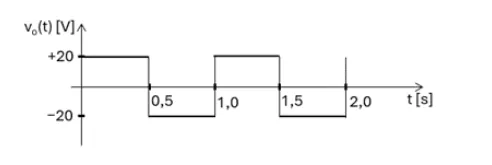

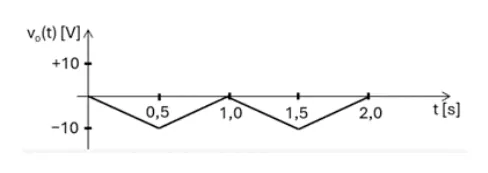

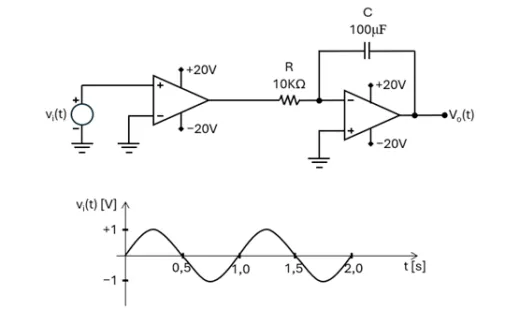

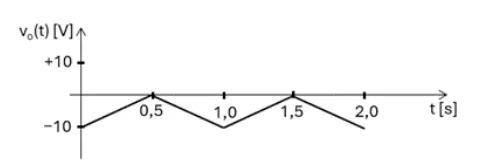

Amplificadores operacionais são utilizados em diferentes configurações para alcançar diversas aplicações. O circuito apresentado na figura acopla dois circuitos com amplificadores operacionais em diferentes funções. Considere o sinal vi (t) dado pela forma de onda abaixo e aplicado na entrada não inversora do primeiro operacional. Todos os componentes do circuito são ideais e o capacitor está inicialmente descarregado. Indique a alternativa que representa corretamente o sinal Vo (t) coletado na saída do segundo amplificador operacional.
