Questão 3137137

Engenharia Elétrica e Engenharia Eletrônica · 2024

Questão

ID 3137137

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão

Ano: 2024 Banca: IVIN - Instituto Vicente Nelson Órgão: Prefeitura Municipal de Bragança

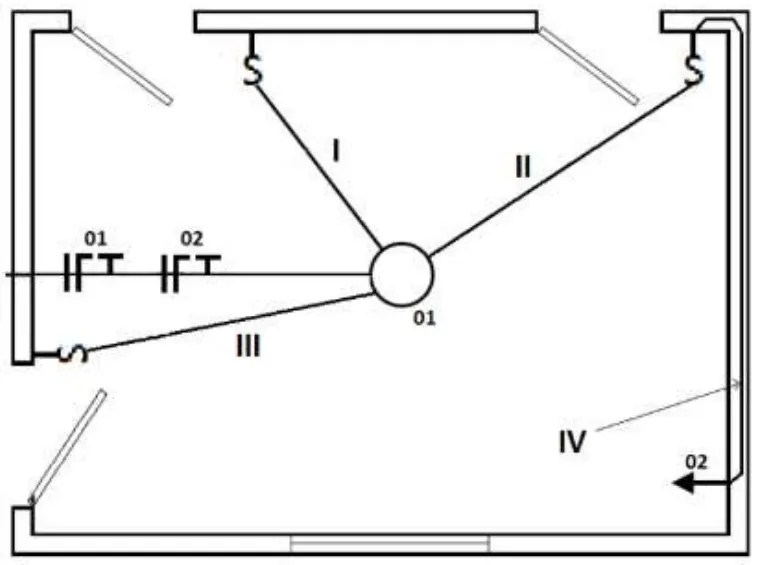

O projeto abaixo detalha o projeto elétrico de uma sala da secretária que está sendo construída.

Os eletrodutos I, II, III e IV passam os seguintes condutores:

Alternativa A:
I (3 retornos); II (uma fase, um neutro, um terra e dois retornos); III (três retornos) e IV (uma fase um neutro e um terra).
Alternativa B:
I (4 retornos); II (uma fase, um neutro, um terra e três retornos); III (uma fase e dois retornos) e IV (uma fase, um neutro e um terra).
Alternativa C:
I (4 retornos); II (uma fase, um neutro, um terra e três retornos); III (uma fase e dois retornos) e IV (uma fase e um neutro).
Alternativa D:
I (2 retornos); II (um neutro e três retornos); III (uma fase e dois retornos) e IV (uma fase e um neutro).
Alternativa E:
I (3 retornos); II (uma fase, um neutro, um terra e três retornos); III (uma fase e dois retornos) e IV (uma fase e um terra).
