Questão
ID 3137045Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Projeto de Iluminação (Luminotécnica)
Ano: 2024 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo
Além dos projetos de instalações elétricas, ambientes internos de aplicações específicas devem ser guiados pelos projetos luminotécnicos que visam garantir as condições adequadas do trabalho a que estes ambientes se destinam. Considere que um projetista está elaborando um projeto luminotécnico de um escritório com 12 m de largura por 12 m de comprimento, pé direito de 3,0 m e altura do plano de trabalho de 0,80 m. A cor do teto é branca; da parede, amarela, e do chão, preta, com índices de reflexão de 70%, 30% e 10%, respectivamente. Considere 300 lux a iluminância necessária para o local com limpeza mediana. Considere também a indicação do setor de compras de uma determinada luminária comercial LED cuja especificação traz 3600 lm e uma única lâmpada por luminária. A equação para cálculo de índice do local, as tabelas do fator de utilização (u) para luminária indicada e dos índices de fator de manutenção do local estão dispostos a seguir.
Dados: Cálculo de índice do local: k = \(\frac{a.b}{h\left(a+b\right)}\)

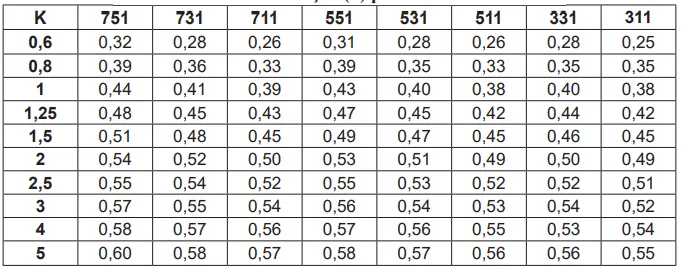

Tabela de fator de utilização (u) para luminária indicada
Fonte: IFSP, 2024.
Tabela de fator de manutenção do local
Fonte: IFSP, 2024.
Indique a alternativa que apresenta o número mais aproximado de luminárias necessárias para o local, de acordo com as especificações do projeto.
