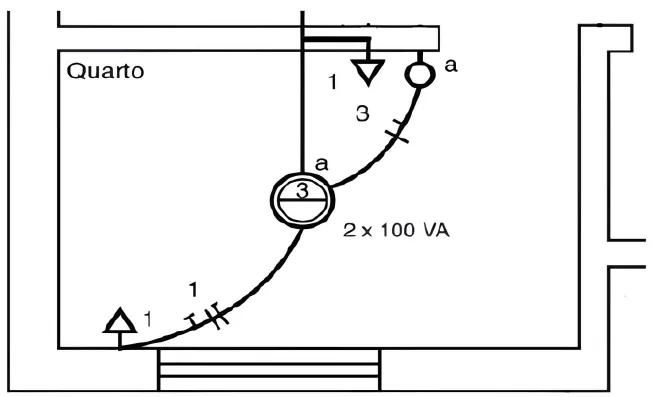

Analise o diagrama unifilar da Figura 3:

Figura 3

Com base na norma NBR 5410, assinale a alternativa que dimensiona adequadamente os circuitos da instalação acima.

Alternativa A:
Circuito 1: condutores preto, azul claro e verde, todos com seção mínima de 1,5 mm² . Circuito 3: condutores vermelho e amarelo, todos com seção mínima de 1,5 mm² .
Alternativa B:
Circuito 1: condutores preto, azul claro e verde, todos com seção mínima de 2,5 mm² . Circuito 3: condutores vermelho e amarelo, todos com seção mínima de 1,5 mm² .
Alternativa C:
Circuito 1: condutores vermelho e amarelo, todos com seção mínima de 1,5 mm² . Circuito 3: condutores preto, azul claro e verde, todos com seção mínima de 1,5 mm² .
Alternativa D:
Circuito 1: condutores preto e azul claro, todos com seção mínima de 2,5 mm² . Circuito 3: condutores vermelho e amarelo, todos com seção mínima de 2,5 mm² .
Alternativa E:
Circuito 1: condutores preto e verde, todos com seção mínima de 2,5 mm² . Circuito 3: condutores vermelho e amarelo, todos com seção mínima de 2,5 mm².
