Questão 3136899

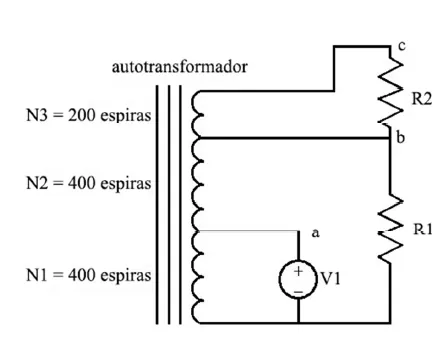

A figura a seguir mostra o esquema de um autotransformador que foi projetado como parte do circuito de partida de um motor de indução para o controle de uma estação de monitoramento. A fonte V1 funciona em corrente alternada, sendo V1 = 4 V, R1 = 10 Ω e R2 = 40 Ω.

Tendo como referência essas informações e considerando o autotransformador ideal, julgue os itens seguintes.

A corrente elétrica que passa por R2 é inferior a 0,1 A.
