Questão
ID 3136890Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2024 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Centro Federal de Educação Tecnológica Celso Suckow da Fonseca

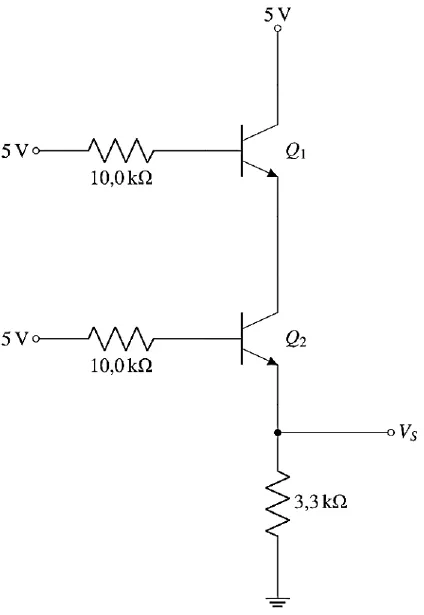

Seja o circuito com transistores bipolares da figura 3.
Figura 3
Assuma que no corte a tensão VCE tende a infinito e que na saturação a tensão VCE tende a zero. O valor da saída VS, para essa condição de polarização, é:
