Questão
ID 3136826Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2024 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Serviço de Água e Esgotos

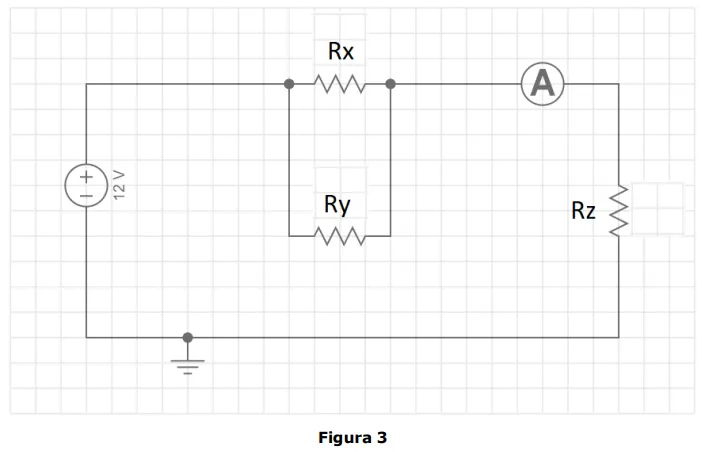

Analise o circuito da Figura 3 abaixo, cujos valores estão expressos utilizando a NBR 5311 – Norma dos códigos de cores de resistores, e determine a leitura do amperímetro. Considere o amperímetro ideal e os valores dos componentes como exatos.
Rx: Violeta-Verde-Laranja – tolerância: dourado.
Ry: Marrom-Verde-Amarelo – tolerância: dourado.
Rz: Laranja-Verde-Amarelo – tolerância: dourado.
