Questão
ID 3136818Disciplina: Engenharia Mecatrônica
Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização
Ano: 2024 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Autoridade Portuária de Santos

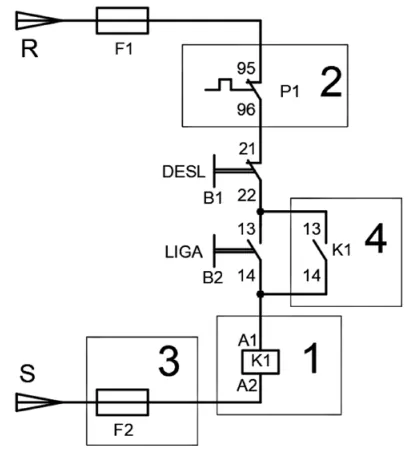

Considere o esquema elétrico de um circuito de comando mostrado na figura a seguir.
O relé de sobrecarga, o fusível de comando e o contato NA de K1 estão representados no esquema, respectivamente, por:
