Analise o circuito sequencial assíncrono da figura a seguir. Ele é composto por dois flip-flops JK, cujas entradas são interconectadas ao nível lógico ‘1’. As saídas Q 0 ’ e Q 1 ’ alimentarem um circuito combinacional de Saídas (S 2 S 1 S 0 ) 2 . Para que este circuito gere os números (000) 2 ,(101) 2 ,(011) 2 ,(100) 2 a cada borda de subida de CLK, ciclicamente, ou seja, após a saída (100) 2 retorna-se ao (000) 2 , a lógica combinacional necessária, corresponde a: ______. Assinale a alternativa que preencha corretamente a lacuna.

S 0 = Q 0 , S 1 = Q 0 ’.Q 1 , S 2 = Q 0 xor Q 1

S 2 = Q 0 , S 1 = Q 1 , S 0 = Q 0 xor Q 1

S 0 = Q 0 , S 1 = Q 1 , S 2 = Q 0 xor Q 1

S 2 = Q 0 , S 1 = Q 0 ’.Q 1 , S 0 = Q 0 xor Q 1

Questão 3136752

Engenharia Elétrica e Engenharia Eletrônica · 2024

Questão

ID 3136752

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos Sequenciais

Ano: 2024 Banca: IBFC - Instituto Brasileiro de Formação e Capacitação Órgão: Empresa Brasileira de Correios e Telégrafos

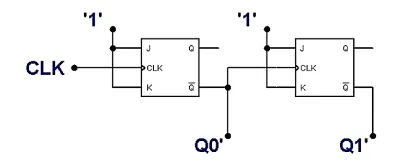

Analise o circuito sequencial assíncrono da figura a seguir.

Ele é composto por dois flip-flops JK, cujas entradas são interconectadas ao nível lógico ‘1’. As saídas Q₀’ e Q₁’ alimentarem um circuito combinacional de Saídas (S₂ S₁ S₀)₂. Para que este circuito gere os números (000) ₂ ,(101) ₂,(011) ₂,(100) ₂ a cada borda de subida de CLK, ciclicamente, ou seja, após a saída (100) ₂ retorna-se ao (000) ₂, a lógica combinacional necessária, corresponde a: ______. Assinale a alternativa que preencha corretamente a lacuna.
