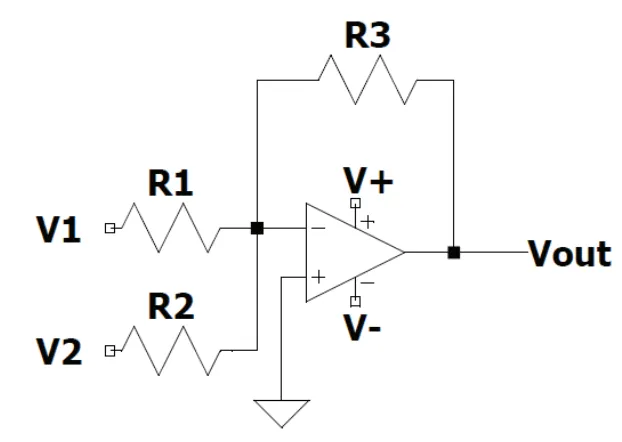

O circuito da figura a seguir possui um amplificador operacional com suas entradas V+ e V- conectados a uma fonte simétrica (a fonte não está representada na Figura), duas entradas de tensão V1 e V2, três resistores R1, R2 e R3, e uma saída Vout.

Assinale a opção que apresenta a afirmação CORRETA sobre este circuito.

Alternativa A:
Trata-se de um circuito amplificador-somador e o sinal de saída é igual a \(V_{out}=-R_3\left(\frac{1}{R_1}.V_1+\frac{1}{R_2}.V_2\right)\) .
Alternativa B:
Trata-se de um circuito comparador e o sinal de saída é igual a \(V_{out}=-R_3\left(\frac{1}{R_1}.V_1-\frac{1}{R_2}.V_2\right)\) .
Alternativa C:
Trata-se de um circuito amplificador duplo e o sinal de saída é igual a \(V_{out}=\frac{R_3}{R_1}.V_1.\ \frac{R_3}{R_2}.\ V_2\) .
Alternativa D:
Trata-se de um circuito multiplicador de ganho constante e o sinal de saída é igual a \(V_{out}\ =\ R_3\left(\frac{1}{R_1R_2}.\ V_1.V_2\right)\) .
