Questão 3136706

As máquinas assíncronas, também conhecidas como motores de indução, são tipos de motores elétricos nos quais o rotor não gira na mesma velocidade que o campo magnético do estator, daí o termo "assíncrono". A diferença de velocidade, chamada de escorregamento, é essencial para a indução de corrente elétrica no rotor. Essas máquinas são amplamente usadas devido à sua simplicidade, robustez e baixo custo de manutenção. Elas são comuns em aplicações industriais e comerciais, como bombas, ventiladores e transportadores. Com base nos valores de corrente, de torque de partida e do escorregamento na região normal de funcionamento, os motores de indução são classificados, segundo a norma brasileira NBR 7094, em três categorias, representadas pelas letras N, D e H e ilustradas na figura abaixo.

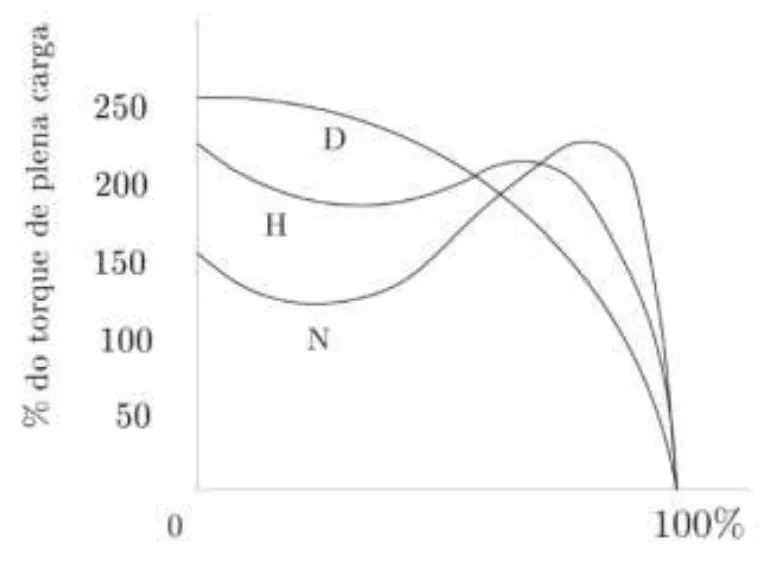

Figura - Características estáticas torque × velocidade de motores de indução em função das categorias de projeto.

A coluna da esquerda apresenta as categorias dos motores de indução e a da direita, a sua descrição. Numere a coluna da direita de acordo com a da esquerda.

1. Categoria N

2. Categoria D

3. Categoria H

( ) Motores projetados para que produzam torque de partida elevado com correntes de partida nominal e baixo escorregamento na região normal de funcionamento. Aplicações típicas: cargas de inércias elevadas, por exemplo, correias transportadoras.

( ) São os motores de uso geral, isto é, aqueles que têm torque e corrente de partida normais e baixo escorregamento na região de operação normal. Aplicações típicas: ventiladores, bombas e máquinas-ferramentas.

( ) Motores de torque de partida alto, corrente de partida normal e escorregamentos maiores do que 5%. Aplicações típicas: cargas que apresentam picos periódicos e que necessitam de alto conjugado de partida com corrente de partida limitada, tais como elevadores, prensas excêntricas e pontes rolantes.

Marque a sequência correta.
