Questão
ID 3136639Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2024 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Fundo Nacional de Desenvolvimento da Educação

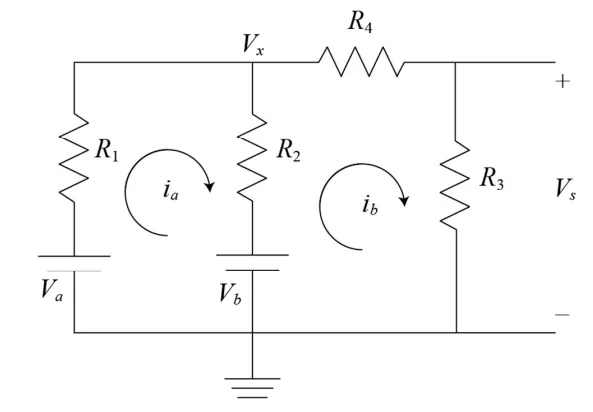

O circuito ilustrado na figura a seguir contém duas fontes de tensão constantes Va= 4 V e Vb= 2 V e tensão de saída Vs.
Considerando que R1 = R2 = R3 = R4 = 1 kΩ, julgue os itens que se seguem.
De acordo com a lei de Kirchhoff dos nós,
