Questão
ID 3136629Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Portas Lógicas e Dispositivos Optrônicos
Ano: 2024 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo
Durante uma sessão de laboratório, os estudantes de eletrônica estão explorando diferentes configurações de portas lógicas a fim de entender como as suas combinações podem ser usadas para implementar funções lógicas diferentes.

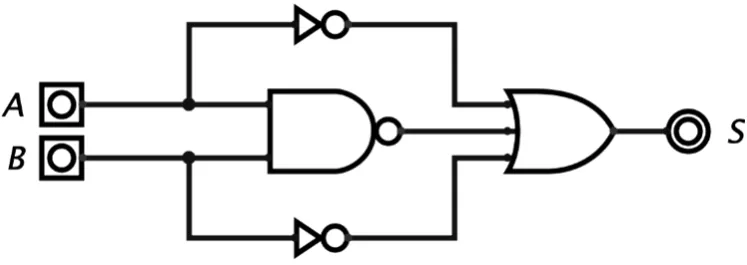

Um estudante montou o circuito da figura abaixo, composto exclusivamente por portas NOT, NAND e OR, e percebeu que o circuito era equivalente a uma porta lógica conhecida. Observe que as entradas são marcadas como A e B, e a saída como S.
Fonte: IFSP, 2024.
Qual é a porta lógica resultante do circuito?
