Questão 3136606

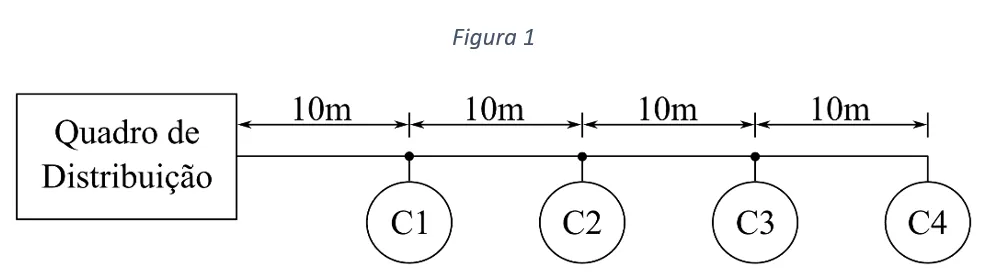

Um quadro de distribuição alimenta um determinado circuito monofásico, 200V de tensão entre fase e neutro, com quatro cargas, C1 a C4, de 500W cada, em um arranjo linear como mostra a figura 1.

Admita que a resistividade do condutor é de 1/50 Ω·mm²/m. Considere que as seções transversais de condutores comercialmente disponíveis são 1,5mm², 2,5mm², 4,0mm² e 6,0mm². Utilizando o método da queda de tensão admissível, admitindo que ela seja de 1%, a seção transversal do condutor a ser usada para alimentar as cargas é de:
