Questão 3136559

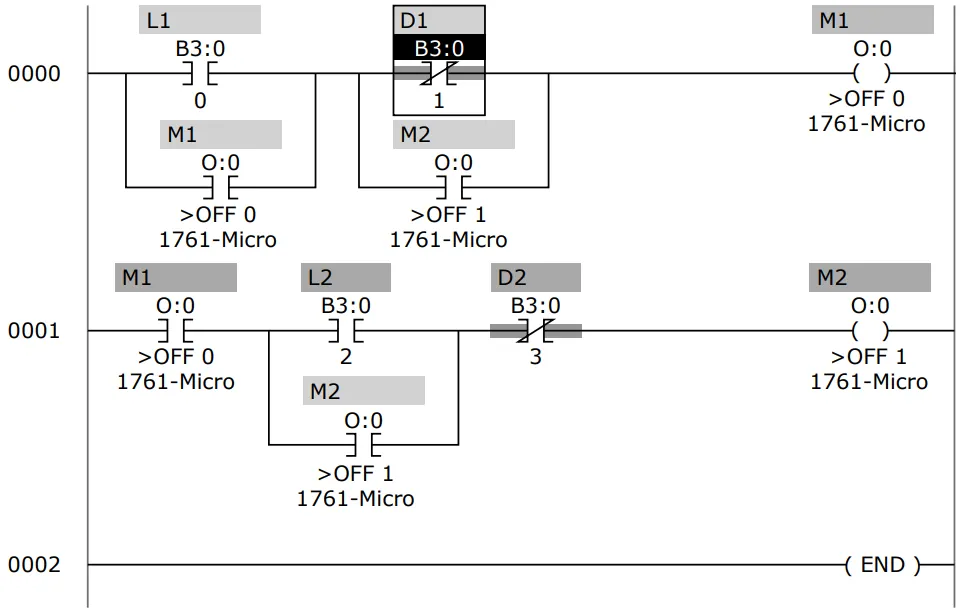

Observe o diagrama Ladder apresentado na figura.

Assinale V (verdadeiro) ou F (falso) para as afirmativas a seguir.

( ) O diagrama realiza o acionamento condicional dos motores (quando um dos motores está em operação, impede a operação do outro) por meio de circuito de intertravamento.

( ) Os dois motores são ligados ao mesmo tempo pelo acionamento de qualquer uma das chaves L1 e L2.

( ) O diagrama possui dois contatos selo.

( ) O acionamento dos motores só pode ser realizado de forma crescente, primeiro M1 e depois M2, mediante o acionamento das chaves L1 e L2, respectivamente.

( ) Estando os dois motores ligados, o acionamento da chave D1 desliga os dois motores simultaneamente.

A sequência correta é
