Questão
ID 3136434Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Transformadas de Laplace e Fourier em Redes Elétricas
Ano: 2024 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo
Durante um experimento focado no estudo de circuitos RLC, um estudante precisa analisar a resposta de frequência de um circuito elétrico específico. Para isso, ele utiliza a transformação de Laplace para converter a configuração do circuito do domínio do tempo para o domínio da frequência.

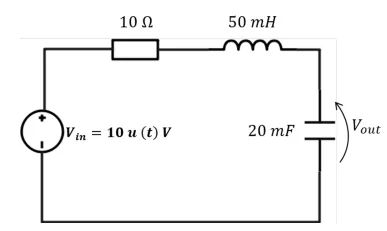

O circuito elétrico do experimento consiste em uma fonte de tensão, Vin (t) = 10 u(t) V, onde u(t) é uma função degrau unitário, um resistor de 10 Ω, um indutor de 50 mH e um capacitor de 20 mF, todos conectados em série, conforme apresentado na figura. Transformando este circuito para o domínio de Laplace e considerando a tensão de saída Vout, sobre o capacitor, indique a alternativa que apresenta corretamente a função de transferência H(s) = \(\frac{V_{out}(s)}{V_m(s)}\) do circuito.
Fonte: IFSP, 2024.
