Questão
ID 3136411Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2024 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

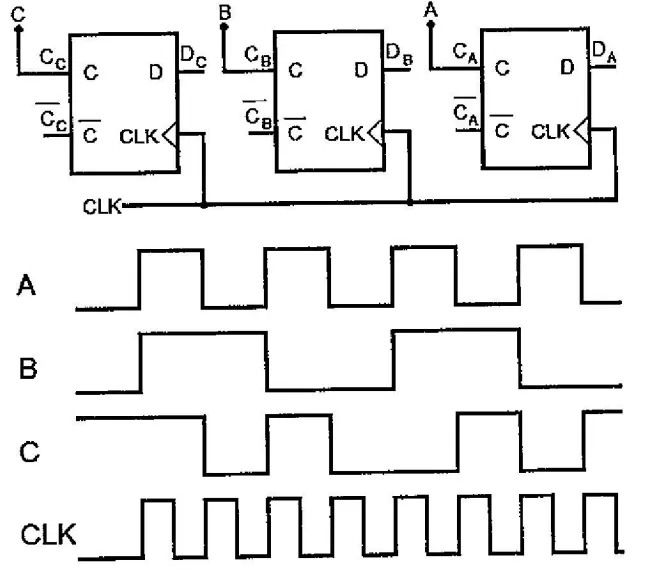

Considere o circuito digital abaixo composto por flip-flops tipo D e as formas de ondas dos sinais A, B, C e CLK.
Analise as afirmativas abaixo, sabendo que as formas de onda acima serão geradas pelo circuito, e assinale a opção correta,
I- \(D_A=\overline{C_A}.\)
II- O sinal DB pode ser determinado como CA CB.
III. O sinal Dc, pode ser determinado como \(C_B.\ \overline{C_C}+\overline{C_B}.\left(C_A\oplus C_C\right).\)
