Questão 3136382

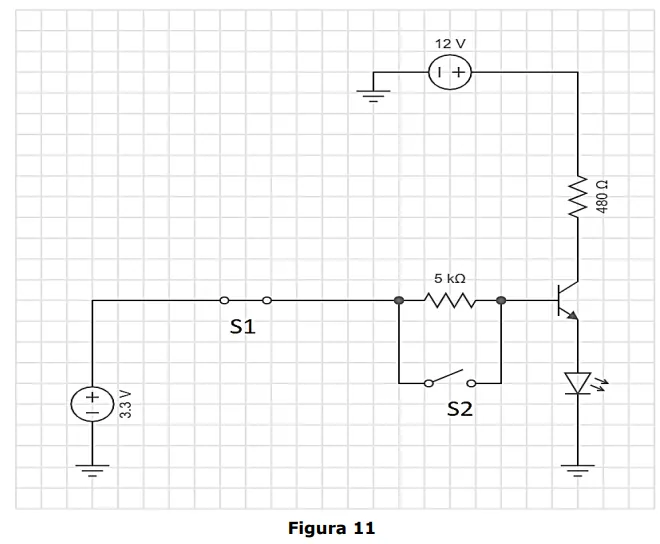

Ao abrir a chave S1, e com chave S2 aberta, o transistor para de conduzir, o led fica apagado, e nessa situação, a posição da chave S2 é irrelevante.

Com a chave S1 fechada, ao fechar a chave S2, o led permanecerá aceso e inalterado.

O circuito na condição S1 fechada e S2 aberta não está conduzindo. É necessário realizar a condução aplicando a tensão da fonte de 3,3 V diretamente na base do transistor, fechando a chave S2.

O circuito na condição S1 fechada e S2 aberta queima o diodo, devido a excessiva corrente coletor-emissor. Evita-se a queima e obtém-se o funcionamento normal e acendimento do led apenas abrindo a chave S1.

O circuito na condição S1 aberta e S2 fechada queima o diodo, devido à excessiva corrente coletor-emissor. Evita-se a queima e obtém-se o funcionamento normal e acendimento do led apenas fechando a chave S1.
