Questão
ID 3136374Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Modelos Equivalentes e Realimentação
Ano: 2024 Banca: FGV - Fundação Getúlio Vargas Órgão: Instituto Nacional de Pesquisas Espaciais

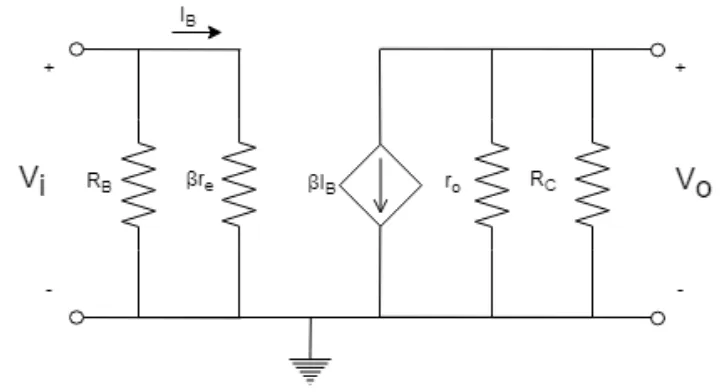

A figura abaixo mostra o circuito equivalente de um amplificador analógico com base no modelo 𝑟𝑒 do transistor de junção bipolar.
Considerando que 𝑅𝐵 ≫ 𝑟𝑒 e 𝑅𝐶 ≪ 𝑟𝑜, a impedância de entrada, de saída e ganho de tensão desse amplificador é, respectivamente, dada por:
