Questão
ID 3136273Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Portas Lógicas e Dispositivos Optrônicos
Ano: 2024 Banca: Instituto Verbena Órgão: Tribunal de Justiça do Acre

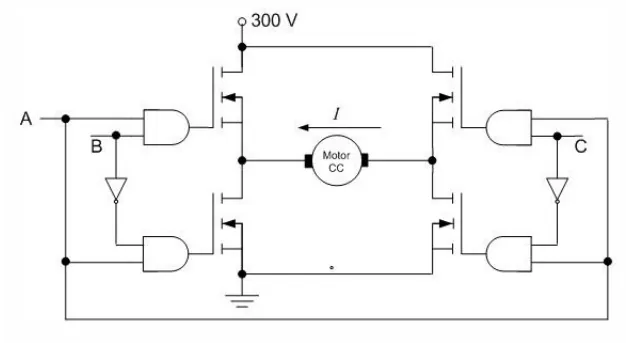

O circuito a seguir é uma forma simplificada de uma ponte H, com um sistema de controle das chaves de potência, através de portas lógicas, e sem os diodos de retorno.
O sinal de controle (A, B, C) que resulta em passagem da corrente I no sentido indicado é:
