Questão 3136186

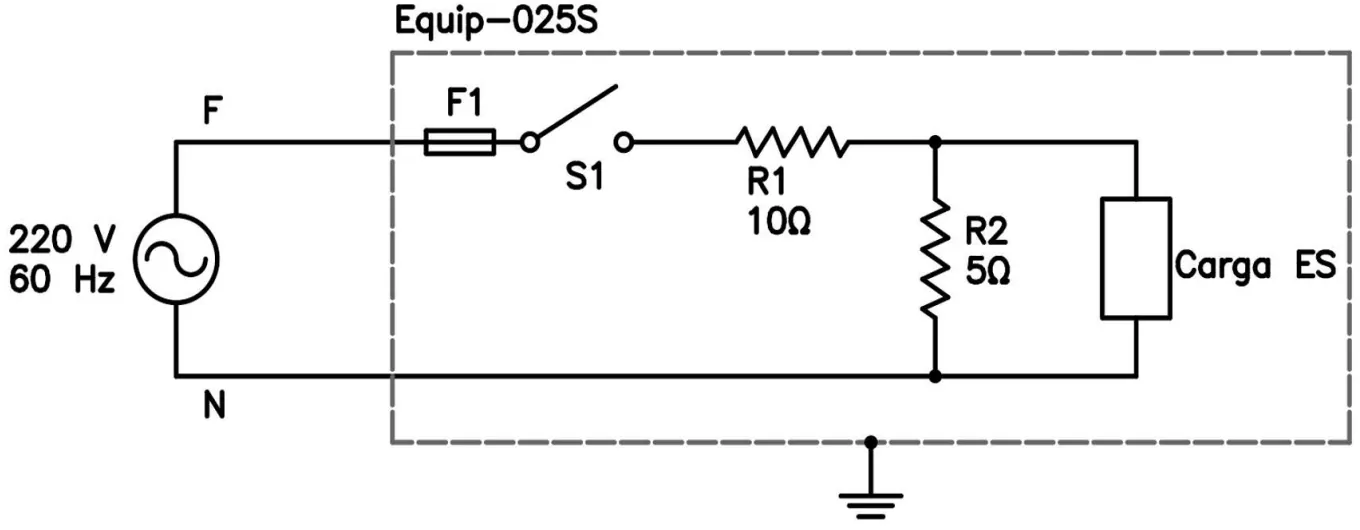

Para a medição da tensão elétrica, deve-se colocar o multímetro na escala de medição de tensão em corrente alternada, equivalente a um voltímetro e conectar as pontas de prova do multímetro em paralelo com a Carga ES. Para a medição da corrente elétrica, deve-se colocar o multímetro na escala de medição de corrente alternada, equivalente a um amperímetro, seccionar o circuito e conectar as pontas de prova do multímetro em série com a Carga ES.

Para a medição da tensão elétrica, deve-se colocar o multímetro na escala de medição de corrente alternada, equivalente a um amperímetro, seccionar o circuito e conectar as pontas de prova do multímetro em série com a Carga ES. Para a medição da corrente elétrica, deve-se colocar o multímetro na escala de medição de tensão em corrente alternada, equivalente a um voltímetro, e conectar as pontas de prova do multímetro em paralelo com a Carga ES.

Para a medição da tensão elétrica, deve-se colocar o multímetro na escala de medição de tensão em corrente alternada, equivalente a um voltímetro, e conectar as pontas de prova do multímetro em série com a Carga ES; Para a medição da corrente elétrica, deve-se colocar o multímetro na escala de medição de corrente alternada, equivalente a um amperímetro, seccionar o circuito e conectar as pontas de prova do multímetro em paralelo com a Carga ES.

Para a medição da tensão elétrica, deve-se colocar o multímetro na escala de medição de tensão em corrente alternada, equivalente a um voltímetro e conectar as pontas de prova do multímetro em paralelo com a fonte de energia. Para a medição da corrente elétrica, deve-se colocar o multímetro na escala de medição de corrente alternada, equivalente a um amperímetro, seccionar o circuito e conectar as pontas de prova do multímetro em série com a fonte de energia.

Para a medição da tensão elétrica, deve-se colocar o multímetro na escala de medição de tensão em corrente alternada, equivalente a um voltímetro, e conectar as pontas de prova do multímetro em paralelo com o resistor R1, visto que a tensão é a mesma em todo o equipamento. Para a medição da corrente elétrica, deve-se colocar o multímetro na escala de medição de corrente alternada, equivalente a um amperímetro, seccionar o circuito e conectar as pontas de prova do multímetro em série com o equipamento.
