Questão 3136180

Engenharia Elétrica e Engenharia Eletrônica · 2024

Questão

ID 3136180

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos com Amplificadores e com Conversores de Dados

Ano: 2024 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Laboratório Nacional de Astrofísica

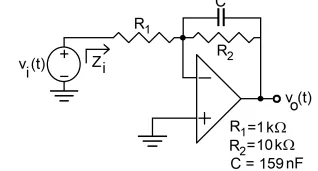

Considerando-se que, no circuito precedente, todos os componentes sejam ideais, é correto afirmar que

Alternativa A:
a impedância de entrada do circuito, Z_i, é infinita.
Alternativa B:
o circuito tem a mesma funcionalidade de um amplificador não inversor em cascata com um filtro passa-baixas.
Alternativa C:
o ganho de tensão do amplificador, no domínio da transformada de Laplace, \(\frac{V_{_{o\ }}\left(s\right)}{V_i\left(s\right)}\) = \(-\frac{R_2}{R_1}\frac{1}{\left(1\ +\ s\ .\ R_{2\ }.\ C\right)}\) .
Alternativa D:
a tensão no nó conectado à entrada inversora do amplificador operacional é igual a \(\frac{Vi}{10}\) .
Alternativa E:
o ganho do circuito em 0 Hz é igual a 11.
