Questão 3136089

Engenharia Elétrica e Engenharia Eletrônica · 2024

Questão

ID 3136089

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Fontes, Retificadores e Inversores Estáticos

Ano: 2024 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Companhia de Água e Esgotos da Paraíba

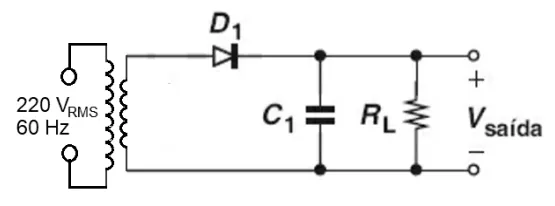

No circuito retificador hipotético acima, usado para transformar a tensão de rede elétrica de 220 V_RMS e 60 Hz em uma tensão aproximadamente constante, o transformador faz a redução da tensão da rede por uma razão 18:1; o capacitor tem uma capacitância de 500 μF e a carga RF e a carga R_L tem a resistência de 120 Ω.

Com referência ao circuito hipotético em apreço, assinale a opção correta.

Alternativa A:
Nesse circuito, a tensão média de saída na carga independe do valor da tensão RMS na entrada do transformador.
Alternativa B:
A tensão de pico no secundário do transformador é menor que 10 V_RMS.
Alternativa C:
Nesse circuito, a tensão média de saída na carga depende do valor da resistência da carga.
Alternativa D:
Quanto menor for o valor do capacitor, menor será a tensão de ondulação (ripple) na saída da fonte.
Alternativa E:
A tensão máxima reversa que o diodo D₁ deve suportar, para que o circuito funcione sem risco de apresentar defeito, deverá ser igual à tensão de pico no secundário do transformador.
