Questão
ID 3136084Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão
Ano: 2024 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Serviço de Água e Esgotos

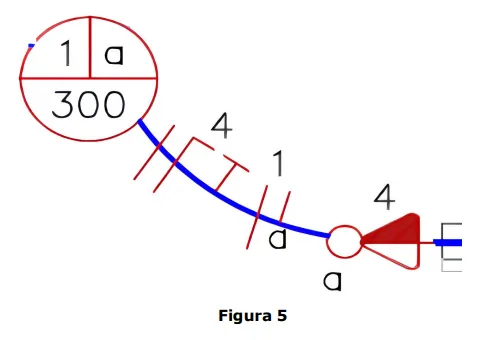

Para responder às questões 38 e 39, considere a Figura 5 abaixo, que apresenta um detalhe de um diagrama unifilar.
Considerando a Figura 5, relacione a Coluna 1 à Coluna 2, associando os condutores às suas respectivas descrições.
Coluna 1
1. Condutor neutro do circuito 4.
2. Condutor terra do circuito 4.
3. Condutor fase do circuito 4.
4. Condutor fase do circuito 1.
Coluna 2
( ) Cor vermelha, seção de 1,5 mm².
( ) Cor verde, seção de 2,5 mm².
( ) Cor azul claro, seção de 2,5 mm².
( ) Cor preta, seção de 2,5 mm².
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
