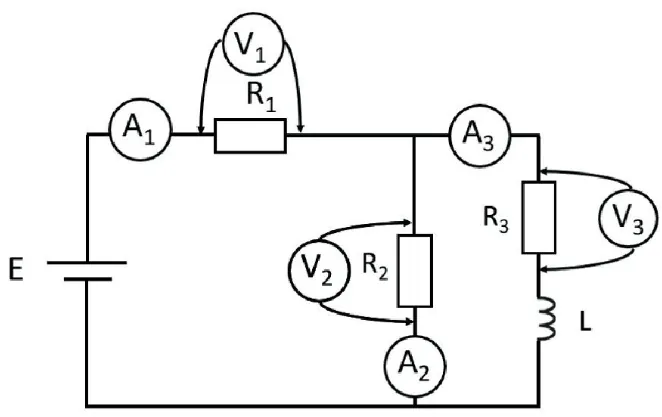

Considere o circuito mostrado na figura a seguir. Considerando R 1 = R 2 = R 3 e que os elementos são ideais (não possuem perdas), após estabelecido o regime permanente, pode-se afirmar que:

O voltímetro V 2 indica um valor de tensão que é distinto do valor da tensão indicado em V 3 .

As correntes em A 1 e A 3 são idênticas, já que o indutor L se comporta como um curto circuito.

O indutor L impede a passagem da corrente em todos os ramos do circuito.

A diferença de potencial (ddp) sobre o resistor R 1 é o dobro da diferença de potencial (ddp) do resistor R 3 .

O voltímetro V 2 indica um valor de corrente nulo, já que o indutor L se comporta como um curto-circuito.

Questão 3136081

Engenharia Elétrica e Engenharia Eletrônica · 2024

ID 3136081

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Análise em Regime Permanente

Ano: 2024 Banca: IFMT - Instituto Federal de Educação, Ciência e Tecnologia de Mato Grosso Órgão: Instituto Federal de Mato Grosso

Considere o circuito mostrado na figura a seguir.

Considerando R₁ = R₂= R₃ e que os elementos são ideais (não possuem perdas), após estabelecido o regime permanente, pode-se afirmar que:

Alternativa A:
O voltímetro V₂indica um valor de tensão que é distinto do valor da tensão indicado em V₃.
Alternativa B:
As correntes em A₁e A₃ são idênticas, já que o indutor L se comporta como um curto circuito.
Alternativa C:
O indutor L impede a passagem da corrente em todos os ramos do circuito.
Alternativa D:
A diferença de potencial (ddp) sobre o resistor R₁é o dobro da diferença de potencial (ddp) do resistor R₃.
Alternativa E:
O voltímetro V₂ indica um valor de corrente nulo, já que o indutor L se comporta como um curto-circuito.
