Questão
ID 3136063Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Partida e Controle de Velocidade
Ano: 2024 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Universidade Federal de Ciências da Saúde de Porto Alegre

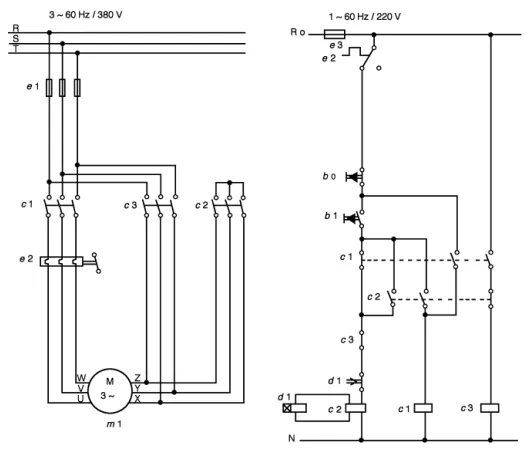

Analise a figura abaixo e as assertivas a seguir:
I. A figura apresenta os diagramas de força e de controle de um acionamento estrela-triângulo de máquina trifásica de indução.
II. No diagrama, o botão b1 ativa o acionamento da máquina.
III. Nesse tipo de acionamento, após um tempo pré-programado, a máquina inverte o sentido de rotação.
IV. As contactoras C1, C2 e o dispositivo de retardamento d1 são responsáveis pela sequência inicial de partida do motor em estrela.
Quais estão INCORRETAS?
